-1206HB-5201 proporciona control totalmente programable de motores de la serie DC que realizan tracción en el vehículo o funciones de bomba.

Estos controladores MOSFET basados en microprocesador añaden flexibilidad y versatilidad a la familia de controladores de motor de la serie Curtis, de eficacia probada.

-diseñado principalmente para aplicaciones de vehículos alimentados por batería que utilicen tracción eléctrica o hidrostática. Estos incluyen camiones industriales, vehículos de transporte de personal, plataformas móviles de trabajo elevadoras, y vehículos de golf y utilitarios



Dimensiones manuales

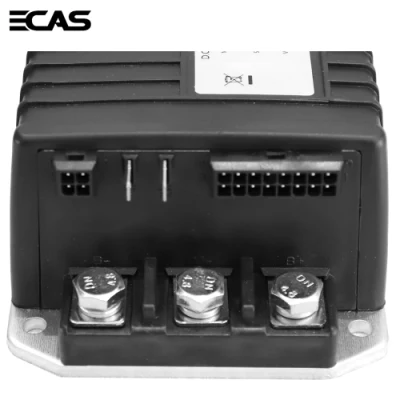

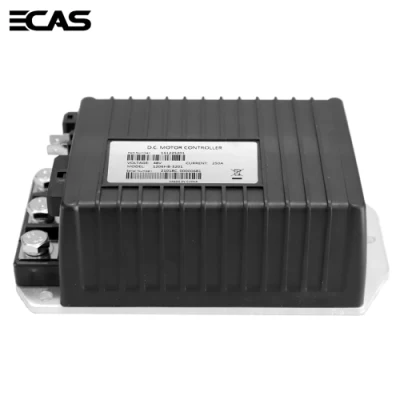

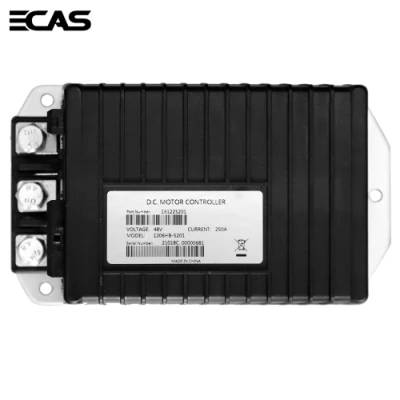

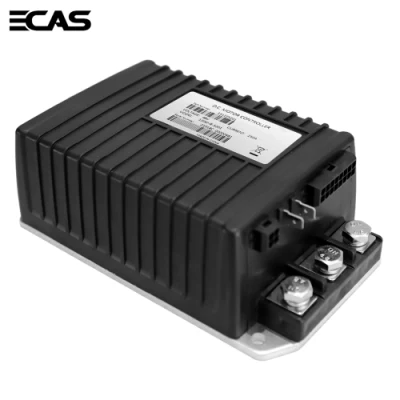

 Controlador de motor CURTIS DC 1206HB-5201

Programable, 48V /250A, controlador de motor de accionamiento de carretillas elevadoras y de paletas

 Los controladores 5201-1206HB DC son utilizados por muchos fabricantes de vehículos utilitarios, MIMA, HELI, HANGCHA, NOBLELIFT, EP, TCM, LIFTSTAR, XILIN, HYSTER, etc..

Descripción general:

El modelo Curtis 1206HB-5201provides de control avanzado de motores de inducción dc que realizan tracción en el vehículo o funciones de bomba hidráulica y ofrece los más altos niveles de seguridad funcional.

Especificaciones:


• Se supone que el controlador de CC CURTIS debe programarse antes de aplicar a una aplicación específica. Para el comprador sin EXPERIENCIA en PROGRAMACIÓN de CONTROLADOR DE MOTOR de CC, consulte a su distribuidor de carro/motor y lea cuidadosamente la hoja de datos del controlador de motor de CC CURTIS 1205M antes de realizar su compra.

• Como proveedor profesional, poseemos programas OEM (ajustes de controlador) de ciertos vehículos utilitarios y montacargas. Los compradores pueden contactarnos y enviarnos  la información del vehículo (carretilla elevadora) (fabricante, modelo, año de producción, etc.), para saber si podemos proporcionar al controlador su programa OEM.

  De acuerdo con el tipo de vehículo y los requisitos del comprador, podemos reprogramar el controlador 1205M-5603 con EL programador portátil Modelo 1313-4331 DE CURTIS o  la estación de programación de PC CURTIS 1314. No hay ningún coste adicional para reprogramar el controlador.



  Ejemplo de vehículo de aplicación



  El Curtis Model 1205M está diseñado para usarse como controlador de tracción en "walkies" de manipulación de materiales de clase 3 y otros camiones industriales pequeños. Es igualmente adecuado como el controlador de la bomba para funciones hidráulicas auxiliares en vehículos industriales más grandes.

  Ejemplo: Los controladores 1205M-5603 se utilizan como controlador de motor de accionamiento de la transpaleta Noblelift PT20. Para más detalles de configuración del controlador , haga clic aquí para descargar la lista de parámetros del controlador (formato PDF), programa del controlador para Noblelift PT20.  Atención, este programa de controlador tiene función de dirección (trabajando con un controlador EPS 1220-2201). Algunas PT20 transpaletas no tienen un controlador EPS. El programa del controlador es diferente para estas carretillas.   Para más detalles, por favor Contáctenos.




• Características principales:

• CURTIS MODELO: 1205M-6B403
• Tensión de entrada nominal: 48-80
• Corriente RMS nominal (amperios) de 2 minutos: 600
• S2-60 minuto RMS corriente nominal (amperios): 175
• Corte por sobretemperatura MOSFET: Corte lineal comienza a 100°C; corte completo a 110°C.
• Reducción de subtemperatura MOSFET: Aprox. 50% de corriente del motor a -25°C; corte completo a -40°C.
• Todas las conexiones de baja potencia se realizan a través de un solo 35 pines Conector AMPSEAL
• Tipo de acelerador:
  • Tipo 1: Reostato de 2 hilos, entrada 5kΩ-0
  • Tipo 2: Potenciómetro de extremo único de 3 hilos 1kΩ-10kΩ, o fuente de tensión 0-5V
  • Tipo 3: Reostato de 2 hilos, entrada de 0 5kΩ
  • Tipo 4: Potenciómetro de 3 hilos 1kΩ-10kΩ o fuente de tensión 0-5V
  • Tipo 5: Entrada VCL (VCL_acelerador)
• Rango de temperatura ambiente de funcionamiento: -40°C a 50°C.
• Rango de temperatura de funcionamiento del disipador térmico interno: -40°C a 95°C.
• Almacenamiento rango de temperatura ambiente: -40°C a 95°C.
• Clasificación medioambiental del paquete: IP65
• Dimensiones: L1990× W146 × H77 mm mm
• Peso neto: 2,70 kg
•

• Las características incluyen:

• Mayor rendimiento, funcionalidad mejorada
  • Formas, ajuste y reemplazos funcionales de mayor rendimiento para controladores de CC del Modelo 1205M de Curtis.
  • Marcado CE como dispositivo de seguridad programable según en ISO 13849-1.
  • Modelos disponibles a partir de 400A salidas a 72V-60 tensiones del sistema.
  • La memoria flash adicional y micro 64MHz mejorada duplica el espacio disponible en el código VCL y proporciona más del doble de la velocidad de ejecución VCL.
  • Seis "buzones" CAN configurables por VCL adicionales aumentan significativamente las capacidades de maestro DE CAN.
  • Las técnicas avanzadas de modulación por duración de impulsos producen bajos armónicos de motor, rizado de par bajo y pérdidas de calor mínimas, lo que resulta en una alta eficiencia.
• Flexibilidad sin igual
  • Fácilmente programable a través del  programador de mano CURTIS Modelo 1313-4331 o la estación de programación de PC 1314.
  • Programable para aplicaciones de tracción o bomba.
  • Software actualizable en campo.
  • Algoritmo de estado de carga de la batería y contador de horas integrados.
  • Se incluye software genérico y VCL para aplicaciones típicas de camiones de almacén.
  • Las opciones de programación completas y VCL permiten que otras aplicaciones sean fácilmente compatibles.
  • LAS herramientas de programación DE PC Windows o de mano CURTIS proporcionan una programación sencilla y potentes herramientas de diagnóstico del sistema.
  • El LED de estado integrado proporciona una indicación de diagnóstico instantánea.
• Seguridad y fiabilidad sólidas
  • La arquitectura de microprocesador doble comprueba los circuitos críticos, la lógica y las funciones de software para garantizar que se alcanza el nivel de rendimiento de seguridad funcional más alto posible.
  • La base de potencia de sustrato de metal aislado proporciona una transferencia de calor superior para una mayor fiabilidad.
  • Diseño de componentes de alimentación a prueba de fallos.
  • Protección contra polaridad inversa en las conexiones de la batería.
  • Protección contra cortocircuitos en todos los controladores de salida.
  • La desconexión térmica, la advertencia y el apagado automático proporcionan protección al motor y al controlador.
  • La carcasa sellada y los conectores resistentes cumplen los estándares de sellado ambiental IP65 para su uso en entornos hostiles.
• Cumple o cumple con las normativas internacionales y estadounidenses pertinentes
  • EMC: Diseñado según los requisitos de EN12895.
  • Seguridad: Diseñada según los requisitos de:
    • EN1175-1:1998+A1:2010
    • ES (ISO) 13849-1
  • IP65 clasificado según IEC 60529.
  • Homologación UL según UL583.


    Productos y Servicios:

    Línea de producción:



    Fotografías de la exposición












    Perfil de la empresa





    Nuestra empresa  está ubicada en la ciudad DE HEFEI, provincia DE ANHUI China, es la gran escala de la agricultura profesional de maquinaria, Forklift Parts fabricante con la integración  de la fabricación, exportación y servicio de posventa. Establecido en 2017, por ahora los accesorios eléctricos Forklift cubren básicamente los vehículos de las principales marcas nacionales (como Zhongli,Nuoli,Afterburner,Heli,Baoli,TCM TEU)

    ′s principales productos de la empresa cubren  vehículos eléctricos, carretillas elevadoras eléctricas, controlador de motor, batería de litio y venden piezas y accesorios para vehículos eléctricos, incluidos motores, controles eléctricos, medidores, aceleradores, mangos de control, convertidores de CC, conectores de alimentación, mazo de cables, varios interruptores eléctricos y así sucesivamente.

     Tenemos un departamento de inspección de calidad profesional, cada máquina será probada 3 veces antes de la entrega para garantizar la maquinaria en el futuro.

    Con un producto de alta calidad, un precio competitivo y el mejor servicio postventa, hemos ganado buena reputación en todo el mundo, como Europa, Corea del Sur Norte, América, Centro y Sudamérica, África, Australia, Nueva Zelanda y así sucesivamente.sobre ella, damos la bienvenida a compradores de todo el mundo.

    PREGUNTAS FRECUENTES



    P: ¿Puedo tener un pedido de muestra?
    R:  sí, damos la bienvenida a los pedidos de muestra para probar y comprobar la calidad.

    P: ¿ofrecen una garantía para los productos?
    R:  Sí, ofrecemos una garantía de 1 años para nuestros productos.

    P: ¿Qué envío ofreceremos?
    R: Por mar, aire,  DHL, FedEx, TNT, UPS, EMS, SF

    P: ¿Cómo proceder con una orden?
    R: En primer lugar, háganos saber sus requisitos o solicitud. En segundo lugar, cotizamos de acuerdo a sus necesidades o a nuestras sugerencias. En tercer lugar, el cliente confirma las muestras y deposita un depósito para el pedido formal. En cuarto lugar, organizamos la producción.

    P: ¿es correcto imprimir mi logotipo en el producto?
    R: Sí. Por favor, infórmenos formalmente antes de nuestra producción y confirme el diseño primero basado en nuestra muestra.

    P: ¿tiene algún límite de MOQ?
    R: MOQ bajo, 1pc para la comprobación de muestras está disponible
