Información Básica.
No. de Modelo.
EV wire harness 1
Proceso de dar un título
CE
Tipo de cuerpo
Custom
Paquete de Transporte
Carton
Especificación
Electric Wiring harnesses
Marca Comercial
Cn-wireharness
Origen
China
Código del HS
85444211
Capacidad de Producción
360000 PCS/Year
Descripción de Producto
Descripción del producto
1,Descripción del producto
Molde ), y usted debe enviarnos el producto real o dibujo técnico.puede personalizar el alambre de automoción
Mazo de cables con 5 estrella como sigue:
Conocimiento del cable
UL 1007
Temperatura nominal: -40ºC-80ºC.
LLAMA: VW-1, FT1, FT2
Resistencia al aceite: 60 ºC o 80 ºC aceite
Prueba de resistencia a la tensión:AC 2,0kV/1min
Datos técnicos con UL 1015
Tensión nominal: 600V
Temperatura nominal: 105ºC.
Conductor desnudo o estañado, trenzado o sólido
Conductor : 30AWG~1/0AWG
Aislamiento: PVC extruido
Para cableado interno de equipos electrónicos y eléctricos.
Especificaciones con UL1015
Certificados con UL 10 15: CE, RoHS, REACH, UL
AVSS cable de automoción estándar japonés
2, productos más similares
3, Taller de fábrica
4, nuestras ventajas
5,Feria comercial
6,Detalles de embalaje

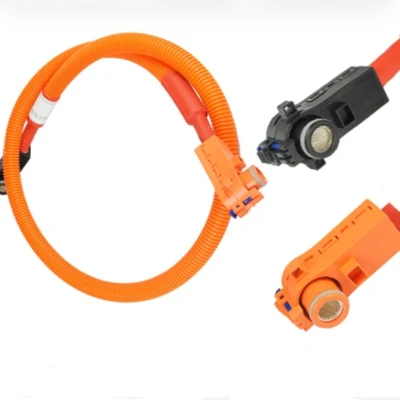

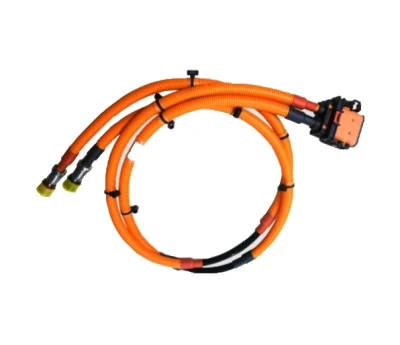

| Nombre del producto | Grupo de cables personalizado Grupo de cables de alta tensión para vehículos eléctricos |
| Materiales | El mazo de cables puede ser UL1007, UL1015 y AVSS, UL, CE, CCC, SGS, RoHS, VED, etc y cobre puro |
| Longitud | De acuerdo con los requisitos de los clientes |
| Aislamiento | PVC,PE, PFA TEFLÓN,silicona,XLPVC etc…. |
| Tensión nominal | 300V,300/500V,600V,30V,450/750V ETC… |
| Rango de temperatura | -30ºC~+80ºC,-30ºC~+90ºC,-30ºC~+105ºC,-30ºC~+70ºC/90ºC,105/180ºC, 200ºC, ETC... |
| Aplicación | Automoción,eléctrico, Industria |
| Cantidad del pedido | Se puede aceptar una pequeña cantidad, como 100pcs |
| Muestras | GRATIS |
| Plazo de entrega | Los pedidos menores de 500pcs años son 5-7days, sobrepasan los 1000pcs 7-15days |
| Prueba | 100% de prueba antes del envío |
| Pago | T/T, L/C, PayPal, Western Union |
| Servicio | Los productos OEM y ODM son aceptables |
| Ventaja de la empresa | 1, más de 11 años de experiencia en la producción de mazos de cables para automoción, rica experiencia en exportación. |
| 2, fabricación e integración comercial | |
| 3, plazo de entrega corto, precio razonable, buena calidad. | |
| 4, contar con un equipo técnico profesional, excelente gestión de calidad, equipos de producción avanzados. | |
| 5,Asegúrese de que todos los productos estén hechos de cobre puro, 100% probados antes del envío |
Nuestra empresa, Shenzhen ZhongJian TianHang Electronics CO, LTD es una fabricación profesional de Custom
Mazo de cables para automoción. Dos o tres muestras pueden enviarte gratis ( si no es necesario abrirMolde ), y usted debe enviarnos el producto real o dibujo técnico.puede personalizar el alambre de automoción
Mazo de cables con 5 estrella como sigue:
Conocimiento del cable
UL 1007
Datos técnicos con UL 1007
Voltaje nominal:300VTemperatura nominal: -40ºC-80ºC.
LLAMA: VW-1, FT1, FT2
Resistencia al aceite: 60 ºC o 80 ºC aceite
Prueba de resistencia a la tensión:AC 2,0kV/1min
Especificaciones con UL 1007
| Especificación | Estructura del conductor | Diámetro exterior del conductor | Espesor medio del aislamiento | Diámetro exterior del aislamiento | Peso neto del cable | Resistencia máxima de CC del conductor (20ºC) |
| (mm) | (mm) | (mm) | kg/km | Ω/km | ||
| 26AWG | 7/0,16 | 0,48 | 0,38 | 1,3±0,05 | 2,9 | 150 |
| 24AWG | 7/0,20 | 0,60 | 0,38 | 1,5±0,05 | 3,8 | 94,2 |
| 22AWG | 7/0,254 | 0,76 | 0,38 | 1,6±0,05 | 5,3 | 59,4 |
| 20AWG | 7/0,32 | 0,96 | 0,38 | 1,8±0,10 | 7,5 | 36,7 |
| 18AWG | 16/0,254 | 1,15 | 0,38 | 2,0±0,10 | 10,2 | 23,0 |
| 16AWG | 26/0,254 | 1,49 | 0,38 | 2,4±0,10 | 15,4 | 14,6 |
Certificados con UL 1007: CE, RoHS, REACH, UL
UL 1015Datos técnicos con UL 1015
Tensión nominal: 600V
Temperatura nominal: 105ºC.
Conductor desnudo o estañado, trenzado o sólido
Conductor : 30AWG~1/0AWG
Aislamiento: PVC extruido
Para cableado interno de equipos electrónicos y eléctricos.
Especificaciones con UL1015
| Especificación | Estructura del conductor | Diámetro exterior del conductor | Espesor medio del aislamiento | Resistencia máxima de CC del conductor (20ºC) |
| (mm) | (mm) | Ω/km | ||
| 26AWG | 7/0,16 | 2,05 mm | 0,79 mm | 45,2 QKM máx |
| 24AWG | 11/0,16 | 2,20 mm | 0,79 mm | 29,3 Q/KM máx |
| 22AWG | 17/0,16 | 2,40 mm | 0,79 mm | 16,7 2/KM máx |
| 20AWG | 21/0,18 | 2,55 mm | 0,79 mm | 10,5 2/KM máx |
| 18AWG | 34/0,18 | 2,80 mm | 0,79 mm | 6,64 2/KM máx |
| 16AWG | 26/0,255 | 3,10 mm | 0,79 mm | 4,18 Q/KM máx |
| 14AWG | 41/0,255 | 3,50 mm | 0,79 mm | 2,62 Q/KM máx |
| 12AWG | 65/0,255 | 3,90 mm | 0,79 mm | 1,65 2/KM máx |
| 10AWG | 105/0,255 | 5,10 mm | 0,79 mm | 1,04 Q/KM máx |
AVSS cable de automoción estándar japonés
